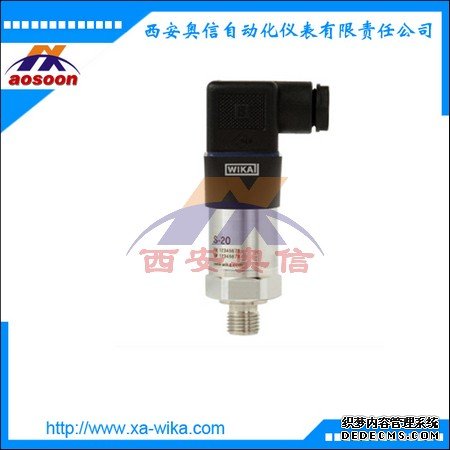

WIKA压力变送器

应用
危险工业应用
研发领域的高要求应用
加工工业中的严苛环境
功能特性
测量范围：0 ... 0.04至0 ... 160 MPa
非线性度：高达量程的0.125 %
不同输出信号：4 ... 20 mA、DC 0 ... 10 V和DC 1 ... 5 V 等
标准电气接口：DIN 175301-803 A赫斯曼接口
国际通用过程连接件
参考条件（符合IEC 61298-1标准）
温度: 15 ... 25 °C(59 ... 77 °F)
大气压力: 86...106 kPa(12.5 ... 15.4 psi)
湿度: 45 ... 75 %相对湿度
电源: DC 24 V，DC 5 V 带比例信号输出
安装位置: 仪表在垂直安装位置进行校准，压力连接件朝下。
供电电压
电源
经cULus***的***大电压：DC 35 V（DC 32 V，带重型接头）
■ 电流输出（2线制）
4 ... 20 mA： DC 8 ... 36 V（DC 12 ... 36 V
带1ms可选设置时间）
20 ... 4 mA（反向）： DC 8 ... 36 V
■ 电压输出（3线制）
DC 0 ... 10 V： DC 12 ... 36 V
DC 0 ... 5 V： DC 8 ... 36 V
DC 1 ... 5 V： DC 8 ... 36 V
DC 0.5 ... 4.5 V： DC 8 ... 36 V
DC 1 ... 6 V： DC 9 ... 36 V
DC 10 ... 0 V： DC 12 ... 36 V
■ 比例信号输出（3线制）：
DC 0.5 ... 4.5 V： DC 5 V ±10 %
功耗
■ 电流输出（2线制）：
828 mW（当环境温度≥ 100 °C (212 °F)
时功耗降额为22 mW/K）
■ 电压输出（3线制）：
432 mW
电流源
■ 电流输出（2线制）： 电流信号，***大25 mA
■ 电压输出（3线制）： ***大12 mA
